2019年5月住建部、生态环境部、发改委印发《城镇污水处置提质增效三年行动规划(2019污水收—2021年)》，该规划初次将管网优化列入到污水处置的治理领域，同时提出补齐城镇集中处置设施短板，由此，我国水环境治理从高快发展阶段迈向了高质量发展阶段
。

在“2020（第十八届）水业战术论坛”上，k8凯发环境子公司雄安浦华水务科技有限公司分享了在这方面的思虑，并提出了新的解决规划——水力旋流技术的利用
。

在从前的一年中，水厂的提质增效获得了好多的成就，但是在针对厂网一体以及管网优化上，依然存在一些问题：

面对这些问题，雄安浦华积极进建国表先进技术和经验，充分进建和钻研了<<可持续排水系统设计指南(the SUDs)>>后，引进英国Hydro International的技术,将水力学设计理想在国内进行本土优化,通过推算机仿照和水力学设计，提出了一些治理新思路，供各人进建和参考，也等待新的技术可能为各人解决流域治理中遇到的一些问题
。

针对提质增效过程中出现的三大问题，以水力旋流技术为主题的管网优化技术给出了可持续排水管控系统的解决规划
。

针对源头削减，应削减雨水及传染物浓度低的水进入水厂，我们结合现有的查抄井，选取水力学设计优化，设置分散式水力旋流截污沉泥设备，让泥砂沉积在底部，漂浮物拦截在设备表腔，通过水力导流的作用，形成一个旋流和下翻堰出水，保障出水和底泥区和漂浮物区隔离，从而达到沉泥和拦截垃圾的成效
。

在北方某试点项目中，通过吸污车后期运维，发现一个汛期中DN400管路上的水力旋流截污井，有效拦截了约0.26方的泥砂,这也意味着下游管网少进入了0.26方的泥砂量
。在管井里算帐这部门泥砂要比在管网里进行算帐单一得多，作为源头削减规划，水力旋流井的刷新单一、占地幼，极大削减了后期运维成本
。这一技术利用也成为了北京绿色防汛工程的重要技术伎俩之一
。

水力旋流截流井内垃圾拦截成效

针对合流造管网，若何高效截污，优化截流系统、削减污水排河，为此雄安浦华做了一系列的试点项目，最终得出一个处置规划：通过水力旋流浓缩设备，实现多截污、少截流
。具体利用时，选取在关键节点设置水力旋流设备，通过旋流加格栅过滤的大局，对合流污水实现强化一级处置，浓缩底流排放回截污干管或调蓄池，处置后的净水进行排放
。设备浓缩倍数可达到5-9倍，相当于提高了调蓄池或截污干管的截流倍数，同时削减了排放入水体的传染负荷
。

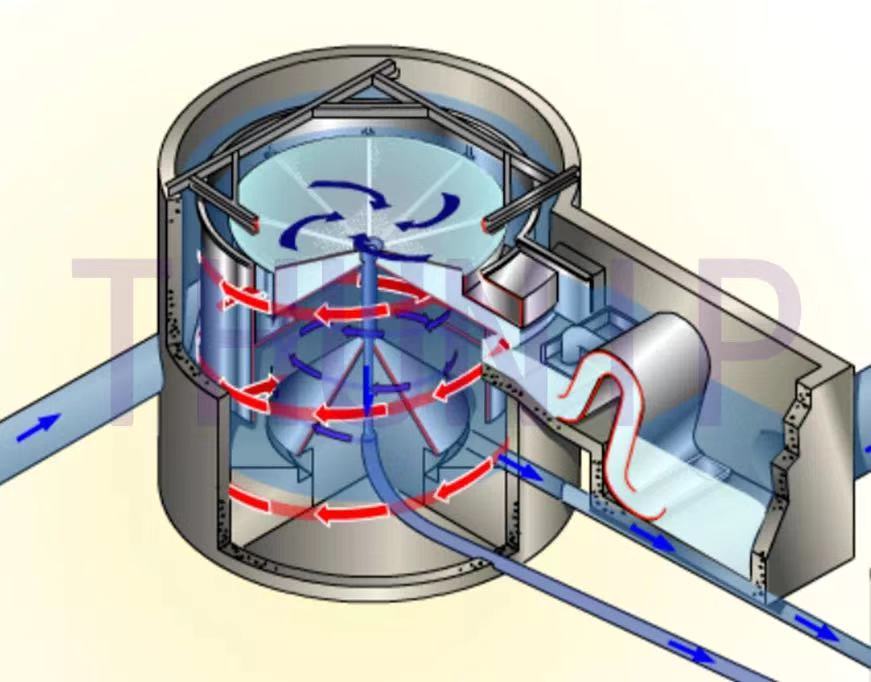

水力旋流浓缩截污设备示意图

接下来是若何削减厂前溢流，提高污水处置厂进厂污水浓度，厂前溢流和进水传染物浓度过低的的问题在国表同样也会遇到

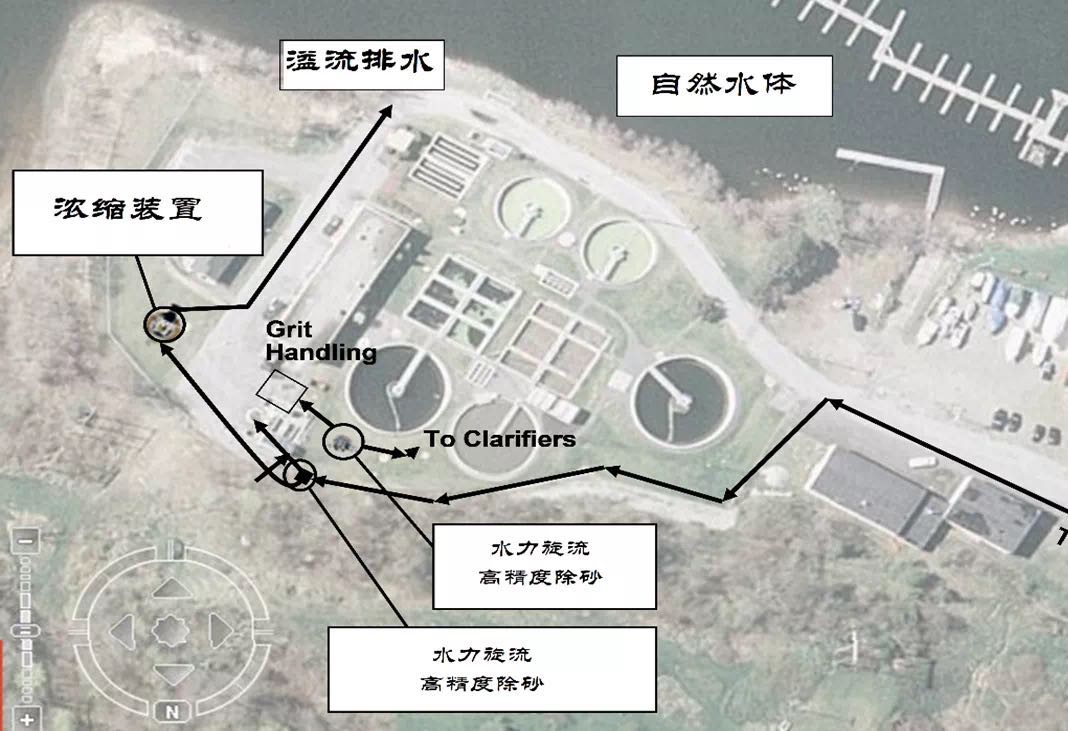

。在美国南卡罗莱纳州康威市的萨克河污水厂，雨季的时辰来水比力多，污水处置厂的处置规模无法满足处置需要
。后期刷新中，通过在污水处置厂前端加一个水力旋流的浓缩装置，通过浓缩13%的底流进入污水处置厂的深入单元，净水直接排入萨克河，能够达到总颗粒物50%以上的拦截和COD70%以上的拦截效能
。

在这个项目中，并没有强调达标排放，而是强调总量节造，对环境容量而言，现实上是越发科学和合理的
。

水力旋流技术最大技术创新性为所产设备无需动力
。依附水力旋流技术所产生的设备，依附水头及沉力流使得设备实现运行无需额表动力，达到截污的同时，也削减人为的守护，形成单一高效的运行，在以绿色节能理想为发展主题的今天，能够大幅度的降低能耗，同时预防了相应设备在工程建设和使用过程中的诸多繁琐，因而拥有宽泛的合用性
。

为了保障设备物尽其用，雄安浦华积极索求，结合现实，提出了旱季雨季分歧的用法，在雨季，将其作为浓缩装置，提高污水进水传染物浓度，在旱季，将其作为除砂的强化措施，能够减轻曝气沉砂池的负荷，使得曝气沉砂池水力停顿功夫变长，沉砂成效更好，同时，水力旋流沉砂的成效，也齐全能够达到除砂的预处置要求
。

西安一个20万吨的污水处置厂，选取了水力旋流的装置，齐全代替了传统的曝气沉砂池，占地和运营用度都大大降低，同时沉砂粒径能够达到106微米去除率85%以上
。

疫情期间，针对水厂进行电话回访时发现，由于地铁施工废水的排入，同样进水水质的西安某污水处置厂产生了严沉淤积，生化池预计深度达到4米
。但选取了水力旋流除砂技术的污水处置厂，在同样情况下未出现显著淤积，一周内期间总排砂量达到了300m3
。出砂表观性质也显著可见细密的无机颗粒，有效节俭了清淤的运维成本
。

水力旋流除砂处置，已经利用到十余个项目傍边，达到较高精度的除砂要求，在水厂处置的全程中削减泥砂量，提升后续生化段的处置效能，对水厂的设备进行
；，削减人为清掏用度，节约占地及能耗
。

今后，雄安浦华将不休对水力旋流技术在多领域的利用进行深入钻研，为城镇污水的提质增效三年行动添砖加瓦
。雄安浦华将积极改进和优化，来面对新的机缘和挑战！
